Blog

【鉄隕石 オクタヘドライト】
オクタヘドライトという名前はテーナイトの結晶格子の角にカマサイトが成長し八面体(オクタへドロン)構造になることに由来しており、ニッケルの含有量は6.5-12.5％程度です。

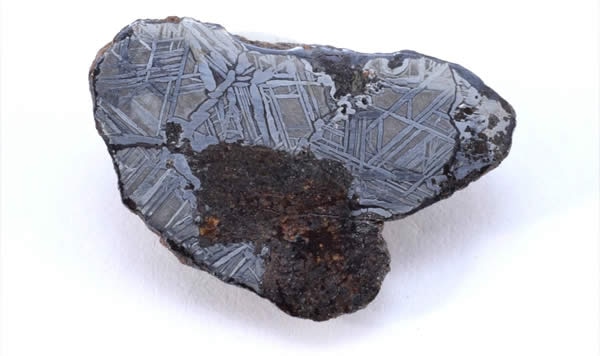

エッチング処理を施すとカマサイトよりも酸に溶けにくいテーナイトが浮かび上がり、特徴的な模様のウィドマンシュテッテン構造が現れ、
構造のバンドの幅(ニッケルの含有量)により最粗粒、粗粒、中粒、細粒、最細粒、プレスティックなどに分類されます。
ニッケルが少ないほど粗粒(バンド幅が広くなる)よりになり、オクタへドライトは結晶(八面体)に対して縦横斜めなど違う角度で切断した場合は全く違う模様が出現し、ウィドマンシュテッテンとは構造を一番初めに論文として発表したカウント・アロイス・フォン・ウィドマンシュテッテン氏からきています。
【補足】
構造的分類としては、ウィドマンシュテッテン構造のバンドの幅により最粗粒（3.3mmを超えるもの）、粗粒（1.3－3.3mm）、中粒（0.5－1.3mm）、細粒（0.2－0.5mm）、最細粒（0.2mm未満）、プレスティック（オクタヘドライトとアタキサイトの中間的な構造）に分類され、簡単に言うとニッケルが少ないほど粗粒（バンド幅が広くなる）になります。
化学的分類としては、当初は4つのグループ（I、II、III、IV）に分けられていましたが、その後はさらに分割され（例えばIAやIBのように）、さらにその中間的な隕石が発見されるとIAとIBはIABに統合され、2006年には鉄隕石全体で13のグループ（IAB、IC、IIAB、IIC、IID、IIE、IIIAB、IIICD、IIIE、IIIF、IVA、IVB、IIG）に分類されました。
特にIABグループについては、さらに細分化されており、IABメイングループ、sLL(低Au低Ni)、sLM（低Au中Ni）「旧：IIIC」、sLH（低Au高Ni）「旧：IIID」、sHL（高Au低Ni）、sHH(高Au高Ni)など多数のグループに分割されています。
ヘキサヘドライトという名前はカマサイトの結晶が六面体(ヘキサへドロン)構造であることに由来しており、ニッケルの含有量は4.5-6.5％と鉄隕石の中では少ないです。
エッチング後には多くの場合でカマサイトの断面にノイマンラインと呼ばれる様々な角度で交差する平行線が見られ、1848年に初めて研究を行ったフランツ・エルンスト・ノイマンにちなんで名付けられました。
